Step PushPull-階梯推拉

介紹 Introduction

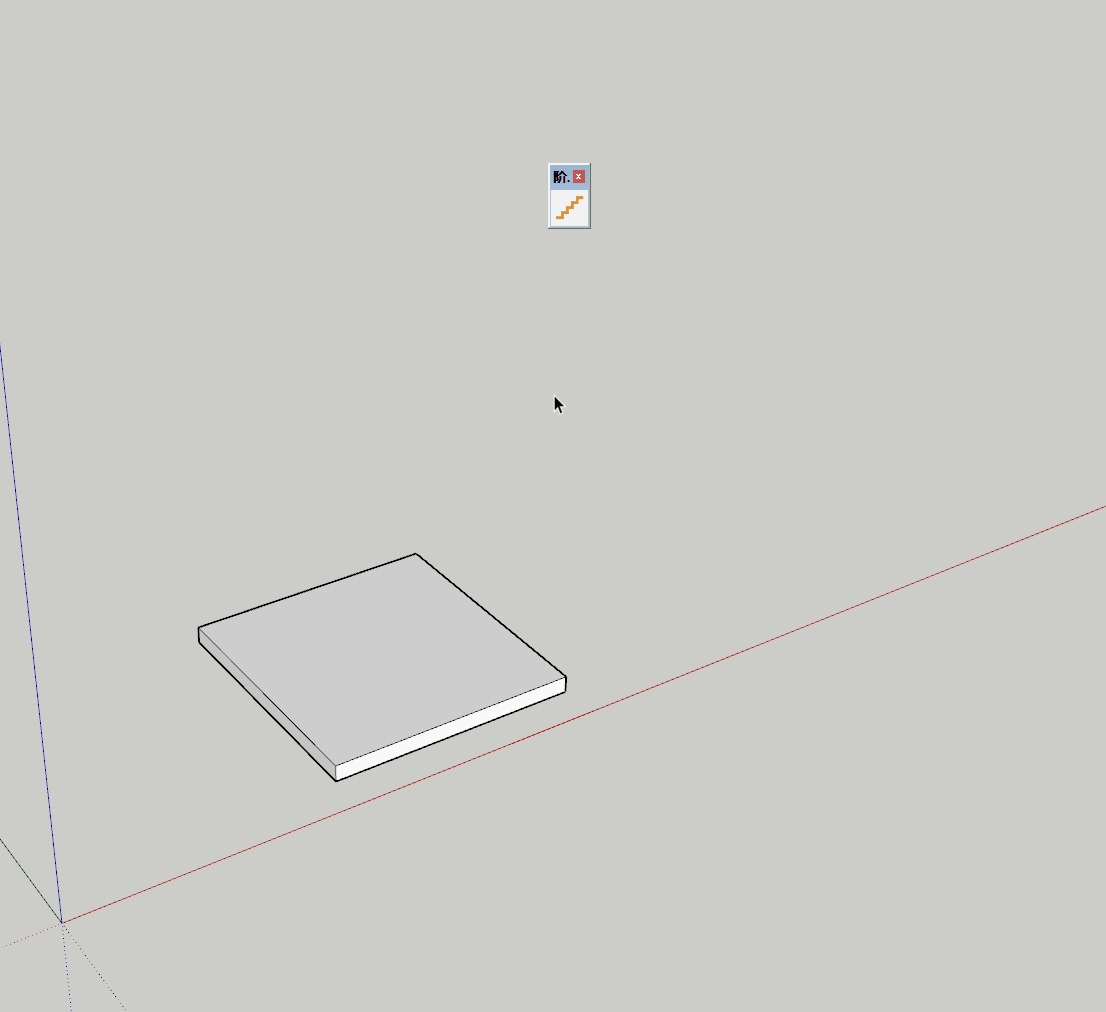

Animation_189c6035ad8ae859ee85fc68db4187a5



作者:山西雲聯智達網絡科技有限公司

插件名稱:階梯推拉

插件版本:0.1.8

SketchUp 兼容性:v2018~最新

兼容操作系統:windows mac









信息說明 Information Description

使用教程

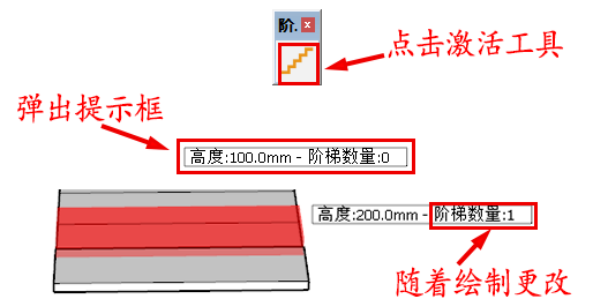

    點擊激活階梯推拉功能,鼠標上會彈出提示,提示內容包含階梯高度與階梯數量,默認階梯高度為100.0mm,階梯數量會在繪制時進行更改。

image-1636600742611_29b954bad86124bdb5160e044b9cec93

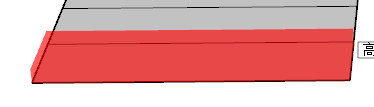

將鼠標移動至事先畫好的面上會出現一個紅色半透明框體現階梯的大概高度,如果覺得高度不符合自己的預期,可以對階梯高度進行更改。

image-1636600807692_055f36f27d59522948bfc9e1da0b22b2

如果需要修改階梯高度,可以在數值處輸入需要的高度,點擊Enter鍵即可改變階梯高度(這裡需要注意:需要在還沒有進行階梯推拉時更改階梯高度數值;更改數值時需要輸入法在英文的環境下)。

image-1636600841539_2ded9acea1a2e39c228643aacd714afd

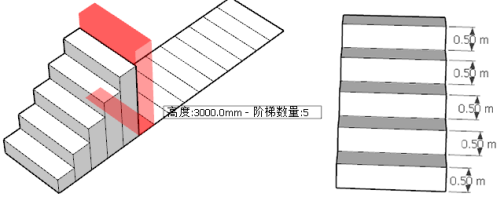

更改完數值之後將鼠標移動至事先畫好的面上,點擊鼠標左鍵即可,生成一階階梯,按照順序一次將鼠標移動到需要的面上進行點擊即可生成階梯(不需要每次都修改數值,插件會根據第一個台階高度更改後面的台階;每節樓梯的階梯高度都會與之前設置的一樣)。

image-1636600871023_cda1da2b95225bb8aef1b64aaa22bb41
