工具條介紹
增強繪線工具條包含顯示顏色通過圖層、彩線模式、畫線、切換顏色、輔助線轉直線、線轉輔助線、切換輔助線的線型、刪除輔助線等工具。

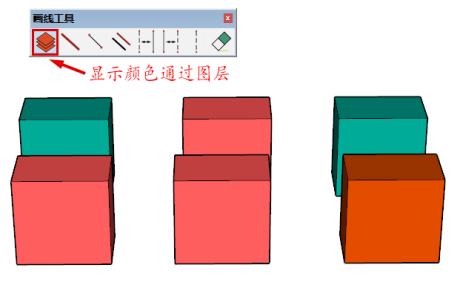

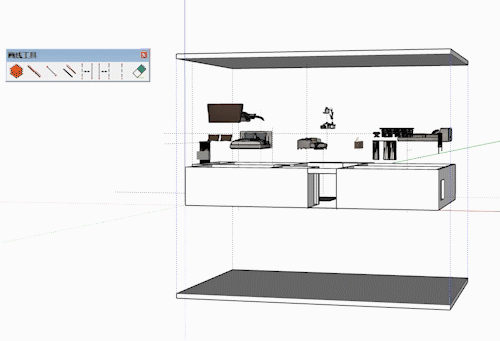

顯示顏色通過圖層
激活工具後，模型會根據不同圖層（標記）變換不同顏色，通過不同的顏色，幫助用戶快速區分在不同圖層（標記）下的模型。

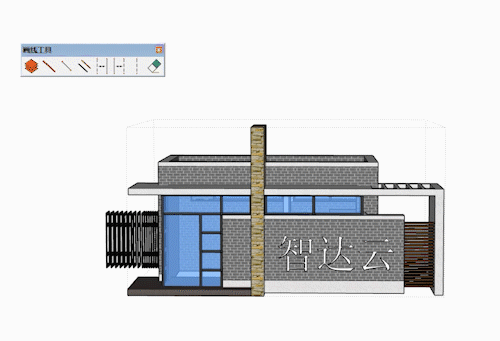

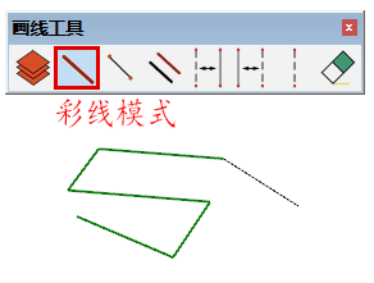

彩線模式
激活工具欄上的彩線模式，可以根據需要在彩線模式下繪制彩色線條。

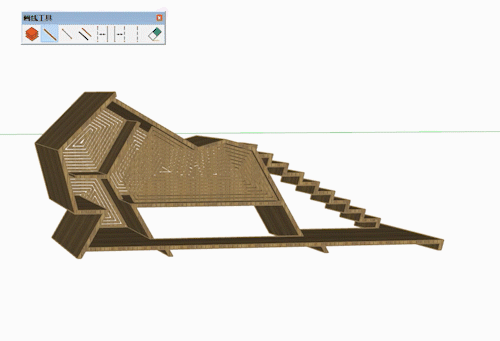

畫線

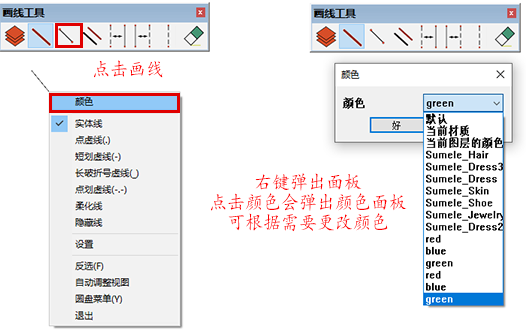

彩線模式下，點擊畫線可以根據需要繪制彩色線條，一般情況畫線的默認顏色為黑色，右鍵可以設置更改顏色。

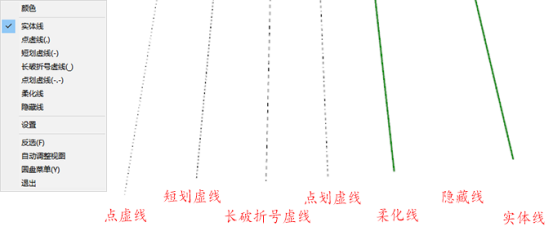

顏色下面還可以更改線條樣式（實線、點虛線、短划虛線、長破折號虛線、點划虛線、柔滑線、隱藏）

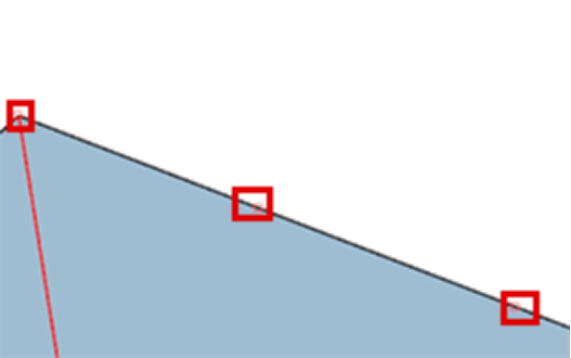

在繪制線條時線條上還會出現中點、3/1、3/2等紅色小方塊的提示，以供用戶畫線時進行參考。

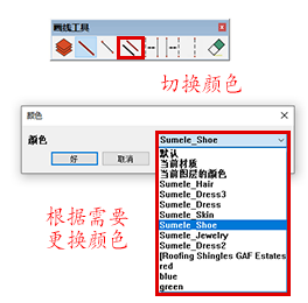

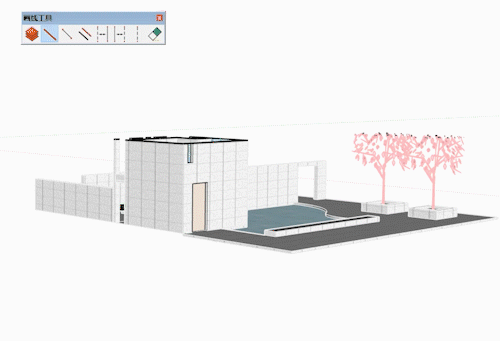

切換顏色
激活工具後會彈出顏色面板，根據需要更換顏色，點擊好，即可改變畫線模式下使用畫線工具畫出線條的顏色。

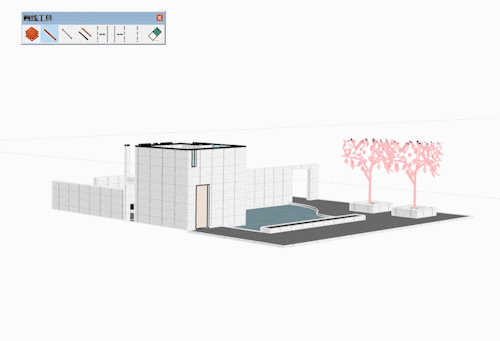

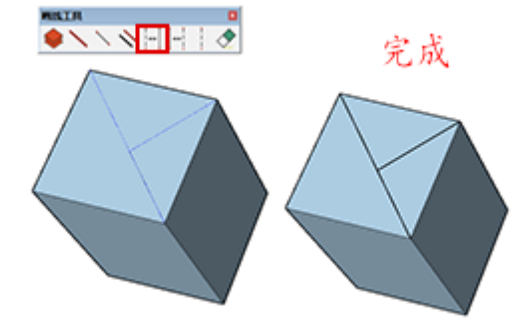

輔助線轉實線
選中需要轉為直線的輔助線，點擊輔助線轉直線功能即可。
（點虛線、短划虛線、長破折號虛線、點划虛線都屬於輔助線。）

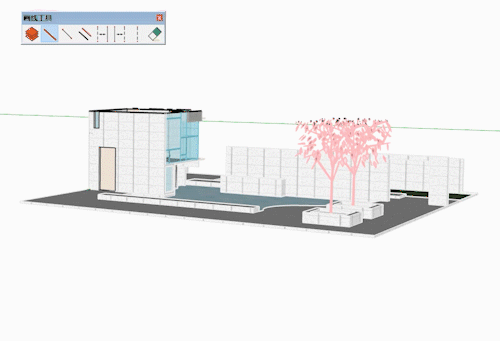

線轉輔助線
選中需要轉為輔助線的線條點擊線轉輔助線，會彈出選項面板，可以根據需要選擇不同的線型。

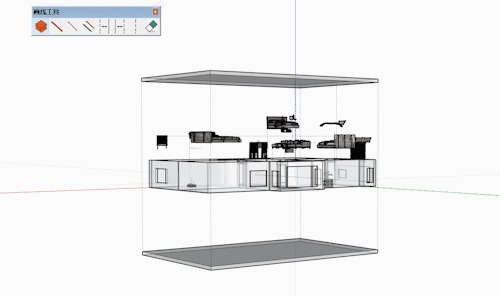

切換輔助線的線型
點擊激活工具，根據需要切換輔助線的線型即可改變線轉輔助線的默認線型。

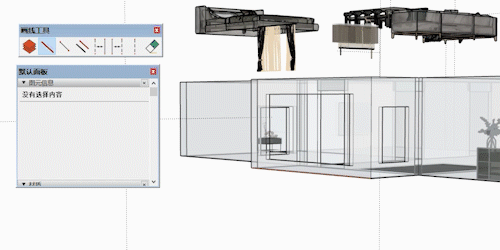

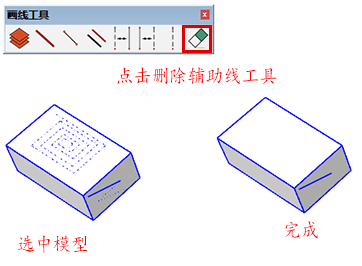

刪除輔助線
選中需要刪除輔助線的模型，點擊刪除輔助線，可以在不影響模型的情況下一鍵刪除被選中模型上的所有輔助線。（實線不屬於輔助線）
